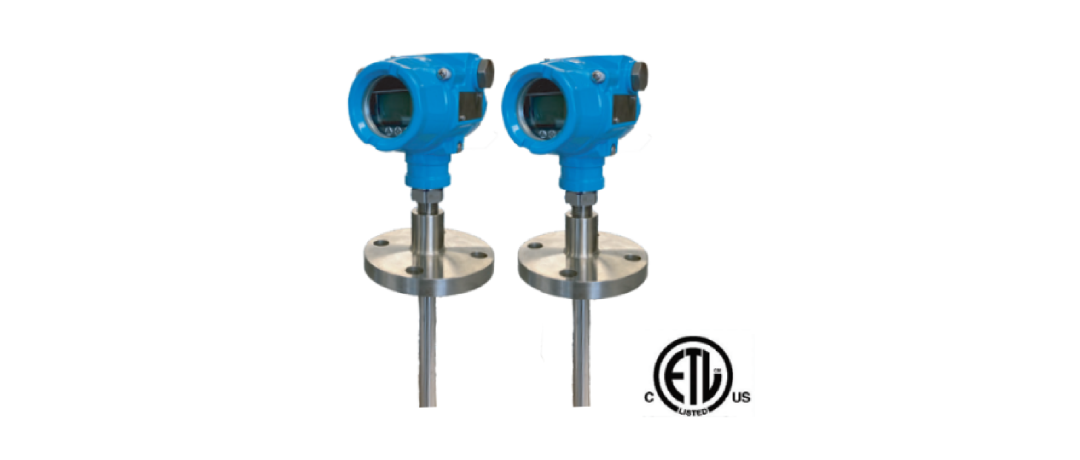

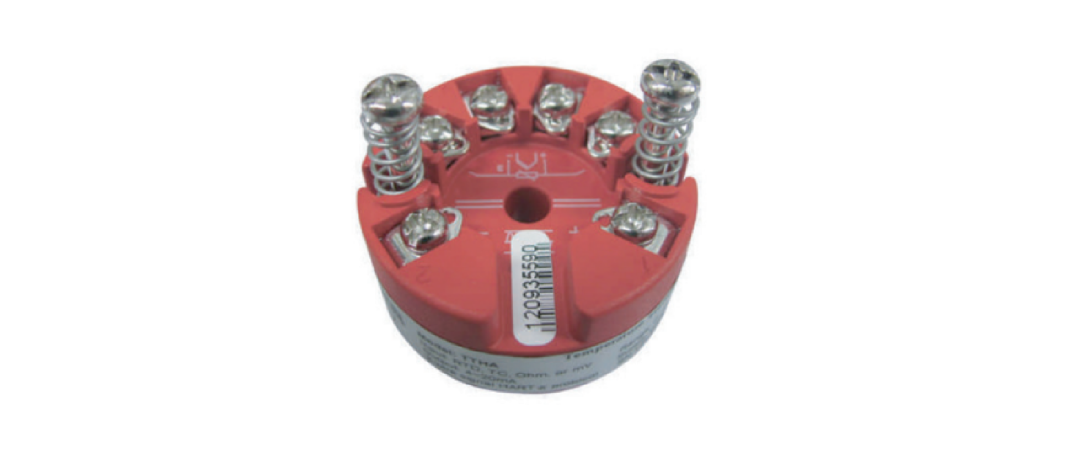

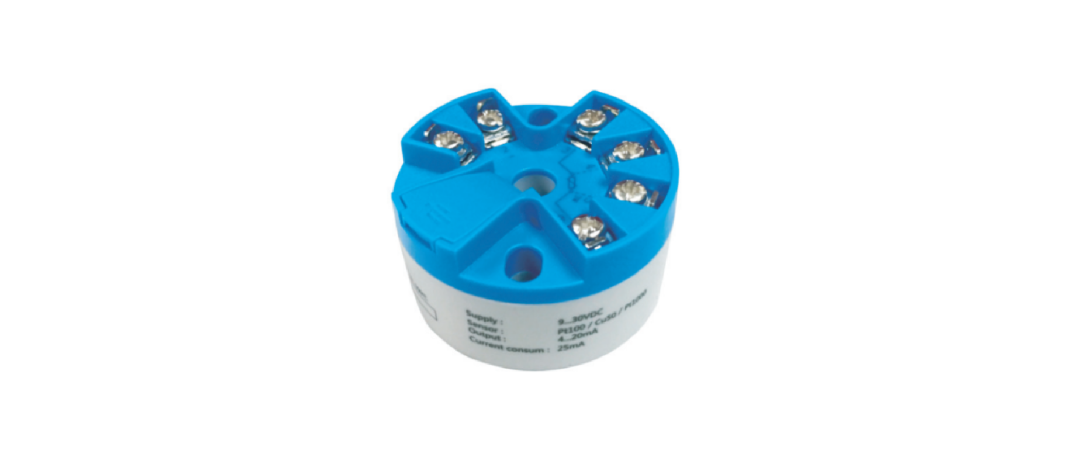

溫度變送器采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊,經過穩壓濾波、運算放大、非線性校正、V/轉換、恒流及反向保護等電路處理后,轉換成與溫度成線性關系的標準電流或電壓信號。主要用于工業過程溫度參數的測量與控制。

1、溫度變送器的安裝

溫度變送器的安裝應保證其周?chē)沫h(huán)境溫度:-259C~+70°C，盡量安裝在無振動或振動小的地方，探頭插入的深度最好為介質管道直徑的1/2~2/3。不同型號的溫度變送器應按各自的說明書接線，如兩線、三線和四線制，對于具有安全防爆要求的儀表,接線時特別注意不能短路。

2、溫度變送器的維護與故障處理

變送器在運行中應保持清潔、零部件完整。原則上不允許帶電拆卸變送器或儀表接線，需要更換或拆卸時，應按防爆要求停電后進行。應定期檢查校驗各項技術指標是否符合要求。

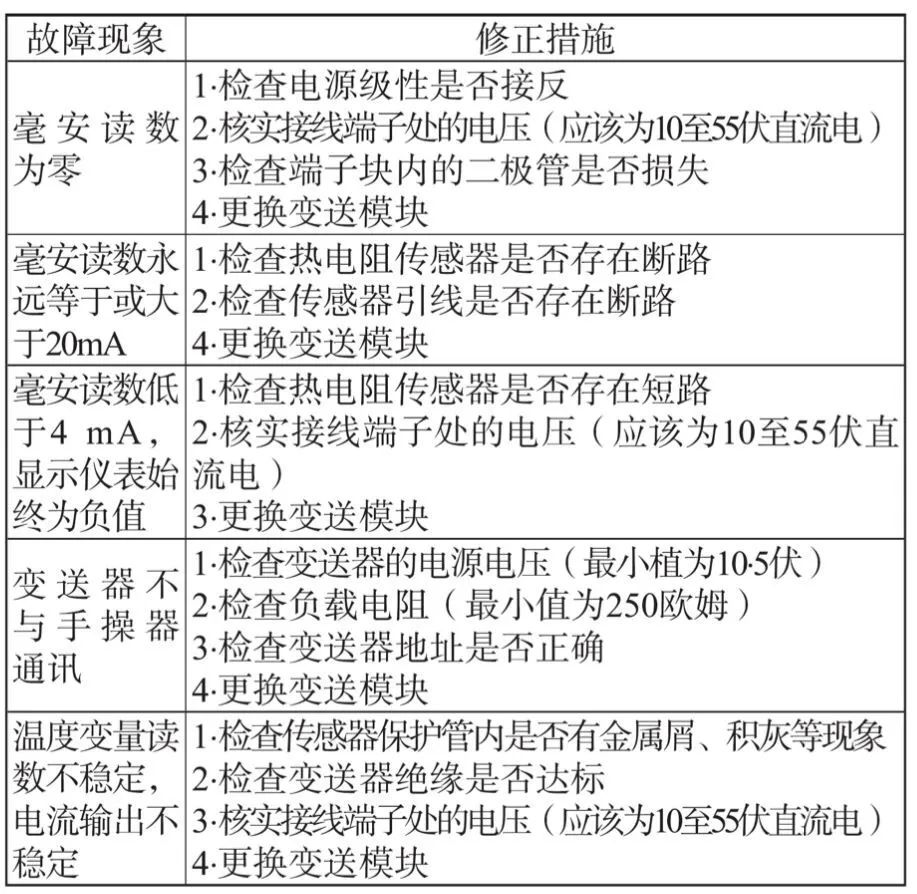

　　溫度變送器的典型故障與修正措施，如下表所示

3、溫度變送器的調校

在溫度變送器檢驗過程中，如發現變送器存在零點漂移、量程漂移、測量誤差超差等現象，可對變送器進行調校。智能型變送器可使HART手操器進行調校。溫度變送器的調校內容包括:傳感器微調:調整工廠特性化曲線，使在特定溫度范圍內變送器具有最佳性能;模擬輸出微調:調整模擬輸出，使之與工廠標準或者控制回路相匹配。

　　首先，將溫度源(模擬熱電阻、熱電偶源)、手操器和數字式讀數裝置與變送器相連，使變送器與手操器之間通訊;選擇一個校驗點施加一個標準溫度( 熱電阻、熱電偶)信號;將所加溫度與手操器Online (聯機)菜單上的“過程變量(PV)”相比較，如果手操器上的PV讀數與所加標準溫度不相符，則應進行傳感器微調;將手操器聯機菜單上的 “模擬輸出( AO)”與數字式讀數裝置上的讀數相比較。如果手操器上的AO讀數與數字式讀數裝置的讀數不相符，則應進行輸出微調。
