供熱行業，我們聽的最多的一個詞，就是溫度，供水溫度、回水溫度、室內溫度、平均溫度、采暖溫度等等，供熱行業的工作，跟溫度緊密聯系，今天讓我們來了解一下供熱系統中的一次網和二次網。

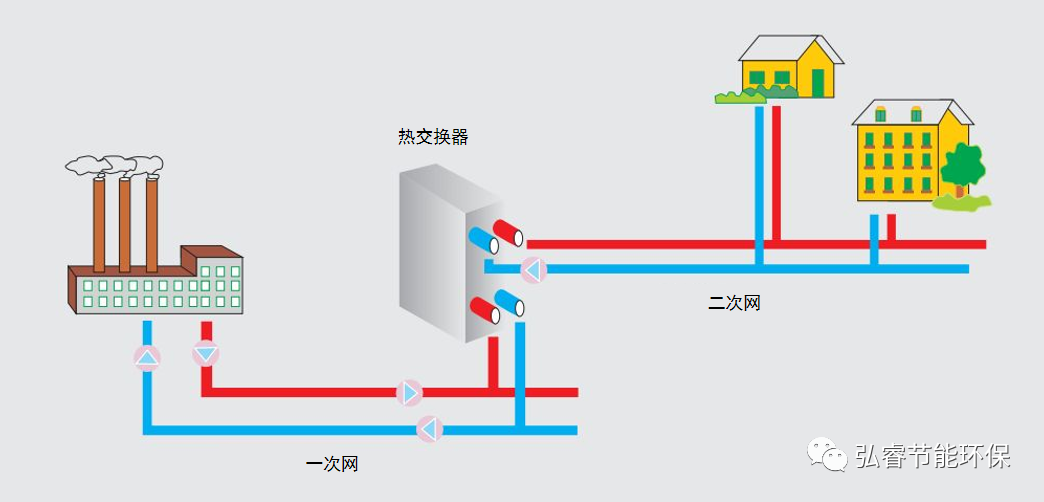

供熱系統中熱量的輸送
一次網
為了保證熱量長距離輸送效果會保持一種高溫高壓的工作狀態，用戶室內的采暖系統無法承受這種高溫高壓的工作參數，而且高的水溫更易引發燙傷等傷害事故，存在很大的安全隱患，所以供熱用一次網水不可直接供給用戶。
二次網
直接為用戶室內提供所需熱量，溫度、壓力較一次網低，是用戶室內系統可承受的工作參數。
一次網：
我們知道一次管網設計溫度為130/70℃，意思就是供水設計溫度130℃，回水設計溫度70℃，那為何很多熱力公司都不敢高溫運行，甚至有的超過100℃都不可以呢？實際上這不是熱力公司為了節約成本不愿意升高溫度，而是因?yàn)闊崃竞ε乱淮尉W(wǎng)供水溫度過高會出現很多問題。
（1）在最初升溫系統運行時管網熱水溫度每升溫到40℃以上后，小時的升溫不超過1~2℃；
（2）第一個供暖期的末期即3~4月停暖前，將管網升溫至設計溫度，就好像新車磨合一樣，使得鋼管拉伸一次，補償器也膨脹到設計量，這樣經歷了一次，今后的運行都是在設計溫度以下，就不用擔心了。
至于可能造成聚氨酯保溫層碳化變黑，保溫效果惡化確實是有可能發生的，聚氨酯保溫材料的耐溫在130℃以下，所以管網的設計溫度就定在130℃了。但是目前國內也有過一次網供水溫度運行到140℃左右的情況，這就跟保溫管所采用的材料密切相關了。
供水溫度的上限確定了，一定的管徑就確定了所輸送的流量，如果不能增加溫差，供熱能力就成了固定的，目前供熱行業最大的管徑是DN1400mm，對于常規的供回水溫差130/70℃所帶的最大供熱面積也就2500萬平方米。
目前大部分熱力公司一次網供回水溫差在20℃~30℃，優良的：40℃~60℃，最好的采用吸收式熱泵技術的130/25℃供回水溫差已經達到105℃。
單位供熱面積一次網的循環水流量一般為1.0~2 kg/(h.m2)；優良：0.5~1.0kg/(h.m2)；最好的采用了吸收式熱泵技術的一次網流量已經在0.2~0.3kg/(h.m2)，一萬平方米的一次網僅需要2~3t/h的循環水量，那樣DN1400的管網所帶的供熱面積就達到了5000~6000萬平方米以上。
二次網：在集中供熱的過程中，二次網溫度是一個比較有意思的存在。
教材上寫二次網的設計溫度是95/70℃（暖氣片系統，下同），現在已經改為80/60℃，可在實際運行中很少見到80/60℃，更談不是95/70℃，一般都是55/45℃，這是為什么呢？
這是因?yàn)?5/70℃的設計供回水溫度是上個世紀50年代我們學習蘇聯集中供熱系統時定的，95/70℃是基于上世紀50年代初投資和運行費用等因素優化的結果，再加上當時特殊的歷史時期，鋼材短缺，只能在盡量減少暖氣片的前提下，提高溫度。
現在隨著時代的發展，技術的進步，室內暖氣片比設計增加40%以上，現在的二次網系統的循環流量也比設計多了40%以上。
這兩種情況下如果還按照原來的95/70℃或現在的設計條件80/60℃，那室內就會太熱，需要全部開窗，這樣既不舒服，而且還非常浪費熱量。因此，不管設計溫度是多少，在實際供暖過程中，只要室溫達標，滿足舒適性的供熱效果即可，可以預見的未來二次網供熱系統的供水溫度還會降低的。
二次網回水溫差：
目前的供暖設計中，二次網的供水溫度設計是60-65℃，回水溫度設計是45-50℃，溫差是15℃-20℃。在供熱運行中很多地區都能達到15-20℃的回水溫差設計的指標。
然而，到目前為止，仍然有不少地區，其最大供回水溫差小于15℃，最高只能達到12℃左右，在供熱的初末寒期，供回水溫差只有7°左右。造成這一現狀的原因是，大流量運行，大流量運行使得熱源送出的熱水在用戶散熱器里面停留的時間過短，即流速過快，熱量還沒有散發完，就被循環泵給強行拽了回來。
但如果降低循環泵的流量，減小循環水的流速，就會出現兩種情況：一是當供熱系統的前端用戶溫度達標，供熱系統的末端用戶供熱效果差溫度不達標；二是當滿足末端用戶的供熱溫度時，近端用戶的溫度就會過高，造成很多住戶開窗戶的現象，造成熱量的大量浪費。
這種情況的產生根本的原因是水力不平衡，管網缺乏有效的平衡手段。按照《民用建筑供暖通風與空氣調節設計規范》規定，散熱器供暖系統應采用熱水作為熱媒；散熱器集中供暖系統宜按熱媒溫度為75/50℃或85/60℃連續供暖進行設計（供回溫差設計值為20℃）。熱水地面輻射供暖系統供水溫度不應超過60℃，供水溫度宜采用35～45℃，供回溫差不宜大于10℃。
二次網流量：
一次網的溫差加大，減小了單位供熱面積所需要的循環流量，因?yàn)橐淮尉W(wǎng)不存在垂直失調，僅有水平失調（也就是各換熱站之間的流量分配不均），不用擔心循環流量減小，可以這么說流量越小越好，它輸送的是熱量，只要熱量相等，溫差越大，流量越小，電耗就越少。
但是二次網就不同了，二次網不僅存在水平失調，還存在垂直失調，這是不同溫度的水密度不同，高溫水密度低，自然往高處流，低溫水密度大，往低處流。
所以一般樓內普遍會出現頂層溫度高，底層溫度低的狀況。在目前沒有進行每戶室溫控制的情況下，二次網的垂直失調還是非常難以克服的，因此二次網的流量不是越小越好，流量小勢必會造成垂直失調。
