一文教你識別管道直徑De、DN、D、d、Φ的區別！

管道天天見

管徑經常念

可是要把

Dn、De、D、d、Φ 這幾個都放在一起......

比如：

 DN200、De200、D200、d200、Φ200。

  一般來說，

管子的直徑可以分為外徑（De）

內徑（D）

     公稱直徑（DN）

下面來給大伙區分區分這些“DDDddd”的區別~

DN是指管道的公稱直徑

                 注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。

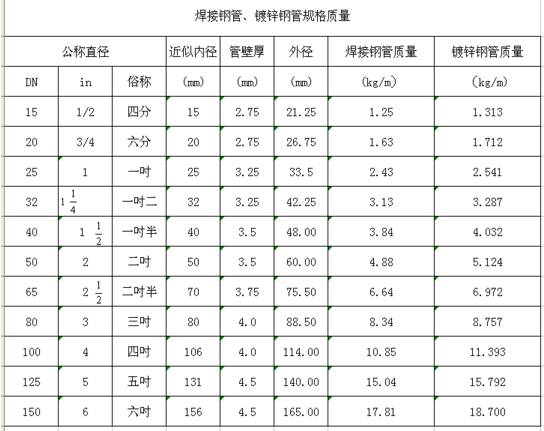

當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

煤氣輸送鋼管（鍍鋅鋼管或者非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15，DN20）。

De主要是指管道外徑

      一般采用De標注的，均需要標注成外徑X壁厚的形式；

      主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

      拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

DN20   De25×2.5mm

DN25   De32×3mm

                                                                 DN32   De40×4mm

                                                                 DN40   De50×4mm

注意：如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

Φ表示普通圓的直徑
