4張圖看明白電機的旋轉原理和發電原理

電機的旋轉原理

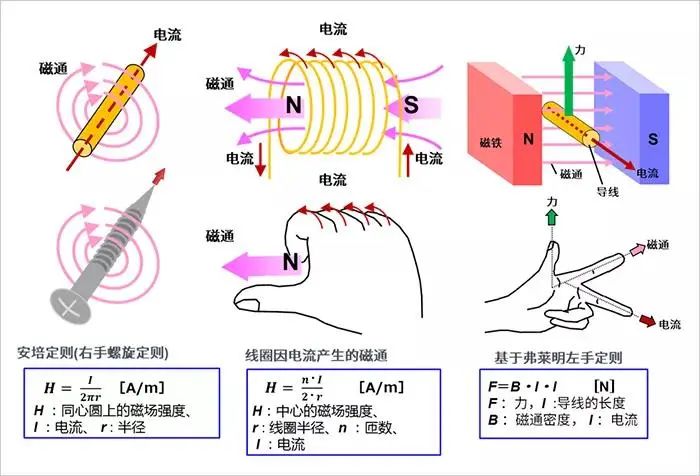

一、電流、磁場和力

首先，為了便于后續電機原理說明，我們來回顧一下有關電流、磁場和力的基本定律/法則。雖然有一種懷舊的感覺，但如果平時不常使用磁性元器件，就很容易忘記這些知識。


二、旋轉原理詳解

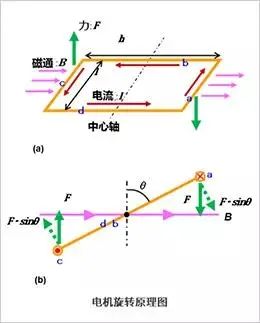

下面介紹一下電機的旋轉原理。我們結合圖片和公式來說明。當導線框?yàn)榫匦螘r(shí)，要考慮到作用在電流上的力。

作用于邊a、c部分的力F為：

產生以中心軸為心軸的轉矩。

例如，當考慮到旋轉角度僅為θ的狀態時，與b和d成直角作用的力為sinθ，因此a部分的轉矩Ta由以下公式表示：

以相同的方式考慮c部分，則轉矩加倍，并生成由以下公式計算出來的轉矩：

由于矩形的面積為S＝h?l，因此將其代入上述公式可得出以下結果：

該公式不僅適用于矩形，也適用于圓形等其他常見形狀。電機就是利用了該原理。

關鍵要點：電機的旋轉原理遵循電流、磁場和力相關的定律（法則）。

電機的發電原理

下面將介紹電機的發電原理。

如上所述，電機是將電能轉換為動力的設備，可以通過利用磁場和電流相互作用所產生的力來實現旋轉運動。其實，反之，電機也能夠通過電磁感應將機械能（運動）轉換為電能。換個角度說，電機具有發電作用。提到發電，您可能就會想到發電機（也稱為“Dynamo”、“Alternator”、“Generator”、“交流發電機”等），但是其原理與電機相同，并且基本結構相似。簡而言之，電機可以通過使電流流經引腳而獲得旋轉運動，相反，當電機的軸旋轉時，在引腳之間會有電流流過。

1、電機的發電作用

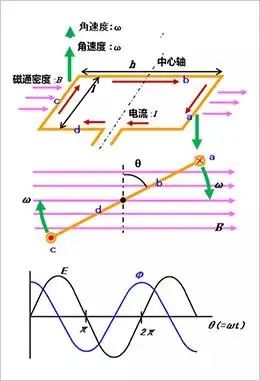

如前所述，電機的發電依賴于電磁感應。以下是相關定律（法則）和發電作用的圖示。
